Paip Keluli ASTM A358

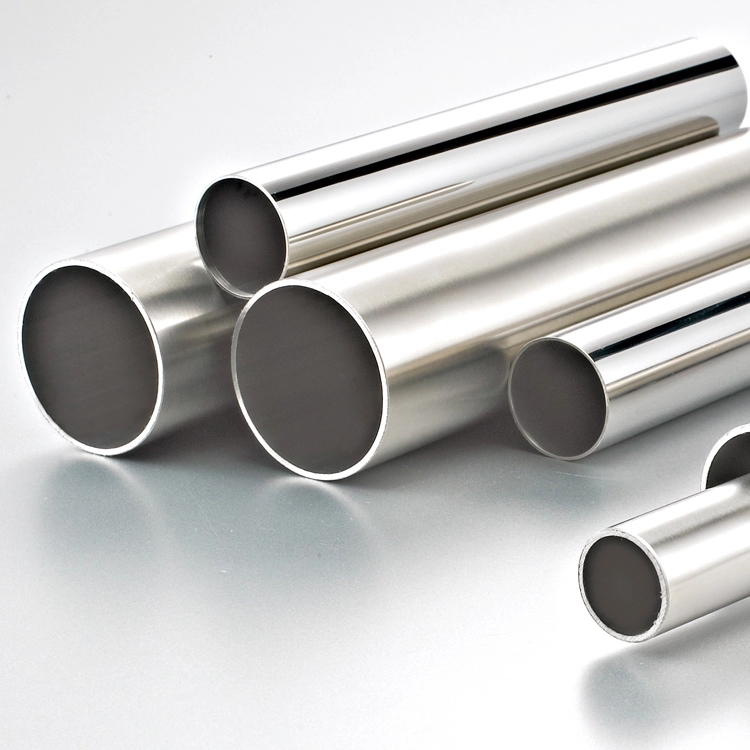

Paip Keluli Tahan Karat ASTM A358
ASTM A358/ASME SA358,Spesifikasi Piawai untuk Paip Keluli Austenit Chromium-Nikel Aloi Austenitik-Kimpalan Elektrik untuk Perkhidmatan Suhu Tinggi.
Gred:304, 304L, 310S, 316,316L,316H,317L,321,321H, 347, 347H, 904L ...
Saiz diameter luar: Electric Fusion Welded / ERW- 8" NB Hingga 110" NB (Nominal Bore Size)
Ketebalan dinding:Jadual 10 Hingga Jadual 160 (Ketebalan 3 mm hingga 100 mm)
Kelas(CL):CL1,CL2,CL3,CL4,CL5
Lima kelas paip dilindungi seperti berikut:
ASTM A358 CL1 - Paip hendaklah dikimpal dua kali dengan proses yang menggunakan logam pengisi dalam semua laluan dan hendaklah diradiografi sepenuhnya.
ASTM A358 CL2 - Paip hendaklah dikimpal dua kali dengan proses yang menggunakan logam pengisi dalam semua laluan.Tiada radiografi diperlukan.
ASTM A358 CL3 - Paip hendaklah dikimpal tunggal dengan proses yang menggunakan logam pengisi dalam semua laluan dan hendaklah diradiografi sepenuhnya.
ASTM A358 CL4 - Sama seperti Kelas 3 kecuali pas kimpalan yang terdedah kepada permukaan dalam paip boleh dibuat tanpa penambahan logam pengisi.
ASTM A358 CL5 - Paip hendaklah dikimpal dua kali dengan proses yang menggunakan logam pengisi dalam semua laluan dan hendaklah diradiografi titik.
Hujung paip: Hujung Biasa / Hujung Serong
| Spesifikasi | ||
| item | Paip Keluli Tahan Karat Astm A358 | |
| Gred keluli | 300 siri | |
| Standard | ASTM A213,A312,ASTM A269,ASTM A778,ASTM A789,DIN 17456, DIN17457,DIN 17459,JIS G3459,JIS G3463,GOST9941,EN10216, BS3605,GB13296 | |
| bahan | 304,304L,309S,310S,316,316Ti,317,317L,321,347,347H,304N,316L, 316N,201,202 | |
| Permukaan | Menggilap, penyepuhlindapan, penjerukan, terang | |
| taip | canai panas dan canai sejuk | |
| paip/tiub bulat keluli tahan karat | ||
| Saiz | ketebalan dinding | 1mm-150mm(SCH10-XXS) |
| Diameter luaran | 6mm-2500mm (3/8″-100″) | |
| paip/tiub persegi keluli tahan karat | ||
| Saiz | ketebalan dinding | 1mm-150mm(SCH10-XXS) |
| Diameter luaran | 4mm*4mm-800mm*800mm | |
| paip/tiub segi empat tepat keluli tahan karat | ||
| Saiz | ketebalan dinding | 1mm-150mm(SCH10-XXS) |
| Diameter luaran | 6mm-2500mm (3/8″-100″) | |
| Panjang | 4000mm, 5800mm, 6000mm, 12000mm, atau mengikut keperluan. | |
| Masa penghantaran | Penghantaran segera atau sebagai kuantiti pesanan. | |
| Eksport ke | Ireland, Singapura, Indonesia, Ukraine, Arab Saudi, Sepanyol, Kanada, Amerika Syarikat, Brazil, Thailand, Korea, Itali, India, Mesir, Oman, Malaysia, Kuwait, Kanada, Viet Nam, Peru, Mexico, Dubai, Rusia, dll | |
| Pakej | Pakej standard eksport layak laut, atau mengikut keperluan. | |
| Permohonan | Digunakan secara meluas dalam petroleum, bahan makanan, industri kimia, pembinaan, kuasa elektrik, nuklear, tenaga, jentera, bioteknologi, pembuatan kertas, pembinaan kapal, medan dandang. Paip juga boleh dibuat mengikut kehendak pelanggan. | |
| Kenalan | Jika anda mempunyai sebarang pertanyaan, sila hubungi saya. | |
| Saiz bekas | GP 20ft:5898mm(Panjang)x2352mm(Lebar)x2393mm(Tinggi) 24-26CBM40ft GP:12032mm(Panjang)x2352mm(Lebar)x2393mm(Tinggi) 54CBM
40 kaki HC:12032mm(Panjang)x2352mm(Lebar)x2698mm(Tinggi) 68CBM | |
Jadual Dimensi Paip Keluli Tahan Karat ASTM A358 EFW (TP304):
| Nominal | Di luar | Ketebalan Dinding Nominal(mm) | ||||||||
| Diameter | Diameter | ASME B36.19M | ASME B36.10M | |||||||
| NPS | (mm) | SCH5S | SCH10S | SCH40S | SCH80S | SCH5 | SCH10 | SCH20 | STD | XS |
| 1/4 | 13.72 | - | 1.65 | 2.24 | 3.02 | - | 1.65 | - | 2.24 | 3.02 |
| 3/8 | 17.15 | - | 1.65 | 2.31 | 3.2 | - | 1.65 | - | 2.31 | 3.2 |
| 1/2 | 21.34 | 1.65 | 2.11 | 2.77 | 3.73 | 1.65 | 2.11 | - | 2.77 | 3.73 |
| 3/4 | 26.67 | 1.65 | 2.11 | 2.87 | 3.91 | 1.65 | 2.11 | - | 2.87 | 3.91 |
| 1 | 33.4 | 1.65 | 2.77 | 3.38 | 4.55 | 1.65 | 2.77 | - | 3.38 | 4.55 |
| 1 1/4 | 42.16 | 1.65 | 2.77 | 3.56 | 4.85 | 1.65 | 2.77 | - | 3.56 | 4.85 |
| 1 1/2 | 48.26 | 1.65 | 2.77 | 3.68 | 5.08 | 1.65 | 2.77 | - | 3.68 | 5.08 |
| 2 | 60.33 | 1.65 | 2.77 | 3.91 | 5.54 | 1.65 | 2.77 | - | 3.91 | 5.54 |
| 2 1/2 | 73.03 | 2.11 | 3.05 | 5.16 | 7.01 | 2.11 | 3.05 | - | 5.16 | 7.01 |
| 3 | 88.9 | 2.11 | 3.05 | 5.49 | 7.62 | 2.11 | 3.05 | - | 5.49 | 7.62 |
| 3 1/2 | 101.6 | 2.11 | 3.05 | 5.74 | 8.08 | 2.11 | 3.05 | - | 5.74 | 8.08 |
| 4 | 114.3 | 2.11 | 3.05 | 6.02 | 8.56 | 2.11 | 3.05 | - | 6.02 | 8.56 |
| 5 | 141.3 | 2.77 | 3.4 | 6.55 | 9.53 | 2.77 | 3.4 | - | 6.55 | 9.53 |
| 6 | 168.28 | 2.77 | 3.4 | 7.11 | 10.97 | 2.77 | 3.4 | - | 7.11 | 10.97 |
| 8 | 219.08 | 2.77 | 3.76 | 8.18 | 12.7 | 2.77 | 3.76 | 6.35 | 8.18 | 12.7 |
| 10 | 273.05 | 3.4 | 4.19 | 9.27 | 12.7 | 3.4 | 4.19 | 6.35 | 9.27 | 12.7 |
| 12 | 323.85 | 3.96 | 4.57 | 9.53 | 12.7 | 3.96 | 4.57 | 6.35 | 9.53 | 12.7 |
| 14 | 355.6 | 3.96 | 4.78 | 9.53 | 12.7 | 3.96 | 6.35 | 7.92 | 9.53 | 12.7 |
| 16 | 406.4 | 4.19 | 4.78 | 9.53 | 12.7 | 4.19 | 6.35 | 7.92 | 9.53 | 12.7 |
| 18 | 457.2 | 4.19 | 4.78 | 9.53 | 12.7 | 4.19 | 6.35 | 7.92 | 9.53 | 12.7 |
| 20 | 508 | 4.78 | 5.54 | 9.53 | 12.7 | 4.78 | 6.35 | 9.53 | 9.53 | 12.7 |
| 22 | 558.8 | 4.78 | 5.54 | - | - | 4.78 | 6.35 | 9.53 | 9.53 | 12.7 |
| 24 | 609.6 | 5.54 | 6.35 | 9.53 | 12.7 | 5.54 | 6.35 | 9.53 | 9.53 | 12.7 |
| 26 | 660.4 | - | - | - | - | - | 7.92 | 12.7 | 9.53 | 12.7 |
| 28 | 711.2 | - | - | - | - | - | 7.92 | 12.7 | 9.53 | 12.7 |
| 30 | 762 | 6.35 | 7.92 | - | - | 6.35 | 7.92 | 12.7 | 9.53 | 12.7 |
| 32 | 812.8 | Ketebalan: 6.35~30mm | ||||||||
| | | | | |||||||||
| 84 | 2133.6 | |||||||||
| Teguran | (1) Penandaan: Dalam keupayaan pengeluaran. | |||||||||
| (2) Lain-lain diameter nominal dan ketebalan dinding tertakluk kepada kelulusan vendor dan pembeli. | ||||||||||
| (3)Mengira formula untuk nilai jisim (kg/m):304/L[W=0.02491t(Dt)], 316/L[W=0.02507t(Dt)] | ||||||||||
Anil & jeruk, penyepuhlindapan terang, digilap
Mungkin terdapat beratus-ratus kaedah yang berbeza untuk mengemas paip, dan kebanyakannya mempunyai merit, tetapi terdapat dua prinsip yang penting untuk sebarang kaedah untuk mencegah pengaratan dan keselamatan pengangkutan Laut.Pembungkusan paip EFW Keluli Tahan Karat ASTM A358 TP 304L kami boleh memenuhi sebarang keperluan pelanggan.
1.Bundle pembungkusan
2. Pembungkusan peti
3. Pembungkusan bogel
4. Lindungi dengan kayu pada kedua-dua hujungnya
