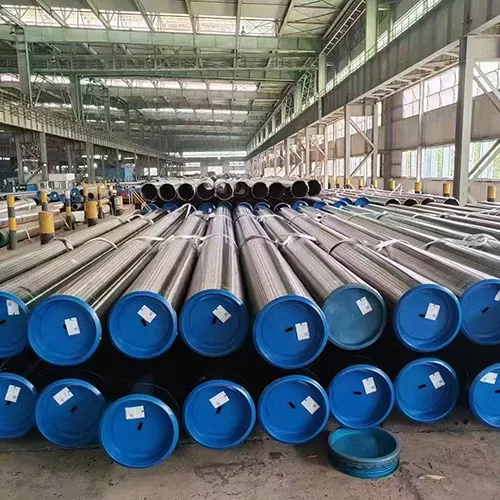

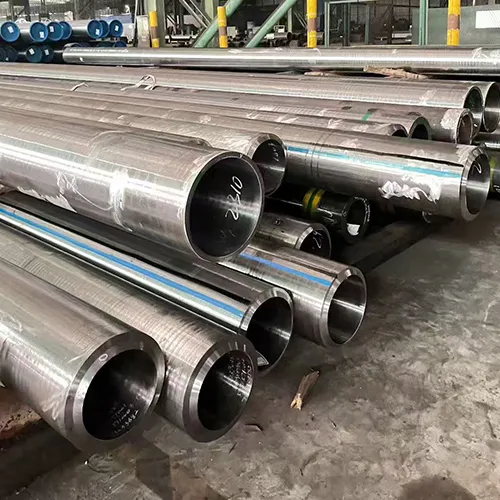

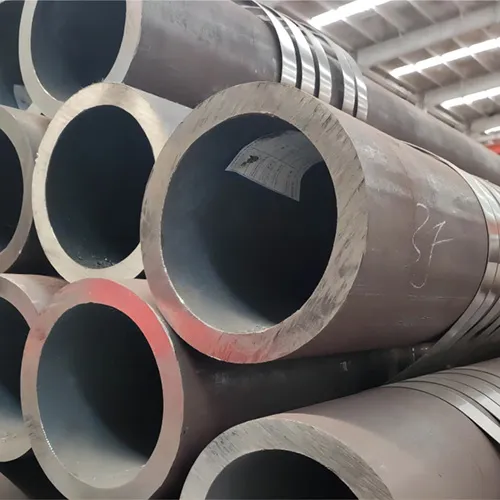

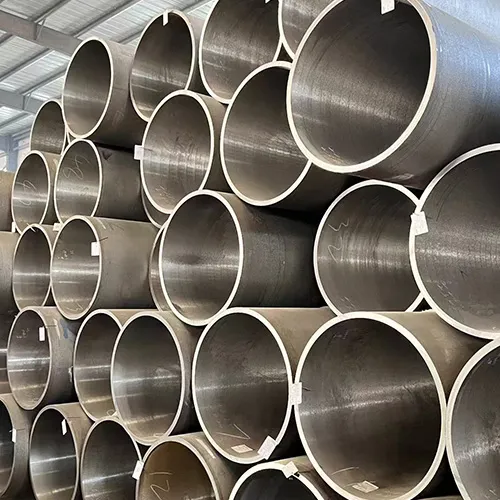

Tubería sin costura de aleación
Diámetro exterior: 6-720 mm.
PESO: 0,5-120 MM
Longitud: 3-16M
Aplicación:Petróleo, Ingeniería Química, Electricidad, Caldera
Estándar: ASTM A335/A335M, ASTM A213/213M, DIN17175-79, JIS3467-88, GB5310-95
Materiales: P5, T5, P11, P12, STFA22, P22, T91, T9, WB36
La tubería de aleación es un tipo de tubería de acero sin costura, su rendimiento es mucho mayor que el de la tubería de acero sin costura en general, porque este tipo de tubería de acero contiene más Cr, su resistencia a altas temperaturas, resistencia a bajas temperaturas y rendimiento de resistencia a la corrosión es mucho mejor que otros Tubería de acero, por lo que la tubería de aleación se usa ampliamente en las industrias petrolera, aeroespacial, química, de energía eléctrica, de calderas, militar y otras.
| Producto | TUBO DE ACERO INCONSÚTIL/ERW/SAW |
| Dimensión | 6mm - 1080mm |
| Espesor | 1mm - 135mm |
| Longitud | 3 m - 12 mo según los requisitos de los clientes |
| Estándar | ASTM GB DIN |
| Grado de acero | A106/53/179/214/192/210 A/B/CST37.2/35.4/35.8/52/52.3/52.4/42/4510# 20# 45#P2, P12, P11, P22, P5, P9, P91T2 , T11,T5,T9,T22, 4140, 12CrMo, 15CrMo, 12Cr2Mo, 1Cr5Mo, 2CrMo4, 1Cr9Mo, 10CrMo910, etc. |
| Términos comerciales | MANDO/CIF/CFR |
| Términos de pago | T/T, LC/C |
| Puerto de entrega | Tianjín, China |
| El tiempo de entrega | 10 o según la cantidad real de los tubos. |
| Tratamiento de superficies | Pintura negra Pintura con barniz 3PE Galvanizado en caliente u otro revestimiento según sus requisitos Tubo desnudo |
| final de tubos | Tapas de plástico biseladas, lisas, roscadas. |
| Inspección | Examen ultrasónico, inspección de remolinos, pruebas hidrostáticas, etc. |
| Paquete | Paquetes, sueltos o según sus requerimientos |
| Certificado | API 5L/5CT, ISO, PED, etc. |
Composición química
| C, % | millones, % | PAG, % | S, % | Sí, % | cr, % | Mes, % |
| 0,05-0,15 | 0,30-0,60 | 0,025 máx. | 0,025 máx. | 0,50-1,00 | 1,00-1,50 | 0,44-0,65 |
Propiedades mecánicas
| Resistencia a la tracción, MPa | Límite elástico, MPa | Alargamiento, % |
| 415 minutos | 205 minutos | 30 minutos |
Diámetro exterior y tolerancia
| ASTM A450 | laminado en caliente | Diámetro exterior, mm | Tolerancia, mm |
| OD≤101.6 | +0,4/-0,8 | ||
| 101.6＜OD≤190,5 | +0,4/-1,2 | ||
| 190,5＜OD≤228,6 | +0,4/-1,6 | ||
| Estirado en frío | Diámetro exterior, mm | Tolerancia, mm | |
| OD＜25.4 | ±0,10 | ||
| 25.4≤OD≤38.1 | ±0,15 | ||
| 38.1＜OD＜50,8 | ±0,20 | ||
| 50,8≤OD＜63,5 | ±0,25 | ||
| 63,5≤OD＜76.2 | ±0,30 | ||
| 76.2≤OD≤101.6 | ±0,38 | ||
| 101.6＜OD≤190,5 | +0,38/-0,64 | ||
| 190,5＜OD≤228,6 | +0,38/-1,14 | ||
| ASTM A530 y ASTM A335 | NPS | Diámetro exterior, pulgadas | Tolerancia, mm |
| 1/8≤OD≤1-1/2 | ±0,40 | ||
| 1-1/2＜OD≤4 | ±0,79 | ||
| 4＜OD≤8 | +1,59/-0,79 | ||
| 8＜OD≤12 | +2,38/-0,79 | ||
| DE>12 | ±1% |
Grosor de pared y tolerancia
| ASTM A450 | laminado en caliente | Diámetro exterior, mm | Tolerancia, % |
| OD≤101,6, peso≤2.4 | +40/-0 | ||
| OD≤101,6, 2,4＜WT≤3.8 | +35/-0 | ||
| OD≤101,6, 3,8＜WT≤4.6 | +33/-0 | ||
| OD≤101,6, peso>4,6 | +28/-0 | ||
| DO>101,6, 2,4＜WT≤3.8 | +35/-0 | ||
| DO>101,6, 3,8＜WT≤4.6 | +33/-0 | ||
| DO>101,6, PESO>4,6 | +28/-0 | ||
| Estirado en frío | Diámetro exterior, mm | Tolerancia, % | |
| OD≤38.1 | +20/-0 | ||
| DO>38,1 | +22/-0 | ||
| ASTM A530 | NPS | Diámetro exterior, pulgadas | Tolerancia, % |
| 1/8≤OD≤2-1/2 | +20,0/-12,5 | ||
| 3≤OD≤18, PESO/OD≤5% | +22,5/-12,5 | ||
| 3≤OD≤18, PESO/OD>5% | +15,0/-12,5 | ||
| OD≥20, PESO/OD≤5% | +22,5/-12,5 | ||
| OD≥20, PESO/OD>5% | +15,0/-12,5 |
ASTM A335: para tuberías de acero y aleación ferrítica sin costura para servicio a alta temperatura
ASTM A519: para tubos mecánicos sin costura de acero al carbono y aleados
ASTM A213: para calderas, sobrecalentadores y tubos de intercambio de calor de acero aleado ferrítico y austenítico sin costura
ASTM ASME (S)A-335/(S)A-335M Grado y composición química
| Calificación | UNS | C≤ | Mn | P≤ | S≤ | Si≤ | Cr | Mo |
| P1 | K11522 | 0,10 ~ 0,20 | 0,30~0,80 | 0.025 | 0.025 | 0,10~0,50 | - | 0,44~0,65 |
| P2 | K11547 | 0,10 ~ 0,20 | 0,30~0,61 | 0.025 | 0.025 | 0,10 ~ 0,30 | 0,50~0,81 | 0,44~0,65 |
| P5 | K41545 | 0,15 | 0,30~0,60 | 0.025 | 0.025 | 0,50 | 4.00~6.00 | 0,44~0,65 |
| P5b | K51545 | 0,15 | 0,30~0,60 | 0.025 | 0.025 | 1,00~2,00 | 4.00~6.00 | 0,44~0,65 |
| P5c | K41245 | 0,12 | 0,30~0,60 | 0.025 | 0.025 | 0,50 | 4.00~6.00 | 0,44~0,65 |
| P9 | S50400 | 0,15 | 0,30~0,60 | 0.025 | 0.025 | 0,50~1,00 | 8.00~10.00 | 0,44~0,65 |
| P11 | K11597 | 0,05~0,15 | 0,30~0,61 | 0.025 | 0.025 | 0,50~1,00 | 1,00~1,50 | 0,44~0,65 |
| P12 | K11562 | 0,05~0,15 | 0,30~0,60 | 0.025 | 0.025 | 0,50 | 0,80~1,25 | 0,44~0,65 |
| P15 | K11578 | 0,05~0,15 | 0,30~0,60 | 0.025 | 0.025 | 1,15~1,65 | - | 0,44~0,65 |
| P21 | K31545 | 0,05~0,15 | 0,30~0,60 | 0.025 | 0.025 | 0,50 | 2,65~3,35 | 0,80~1,60 |
| P22 | K21590 | 0,05~0,15 | 0,30~0,60 | 0.025 | 0.025 | 0,50 | 1,90~2,60 | 0,87~1,13 |
| P91 | K91560 | 0,08 ~ 0,12 | 0,30~0,60 | 0.020 | 0.010 | 0,20~0,50 | 8.00~9.50 | 0,85~1,05 |
| P92 | K92460 | 0,07~0,13 | 0,30~0,60 | 0.020 | 0.010 | 0,50 | 8,50~9,50 | 0,30~0,60 |
Nota: (S)A335 P91 otras composiciones químicas son: V 0,18~0,25;N 0,030~0,070;Ni≤0,40;Alabama≤0,04;Nota 0,06~0,10
(S)A335 P92 otras composiciones químicas son: V 0,15~0,25;N 0,030~0,070;Ni≤0,40;Alabama≤0,04;Nota 0,04~0,09;Ancho 1,5~2,00;B 0,001~0,006

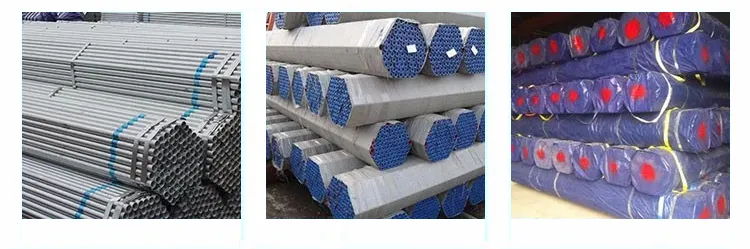

Revestimiento negro, aceite/barniz, FBE, 2PE, 3PE, galvanizado, etc. Detalle del embalaje: Embalaje en paquetes o según los requisitos del cliente.
